TEKNIK

Här kommer att finnas ritningar och bilder på hur du kan bygga en egen Spider eller om du bara vill ha inspiration till ditt bygge.

Kommer att uppdateras efter hand.



Mvh Lars

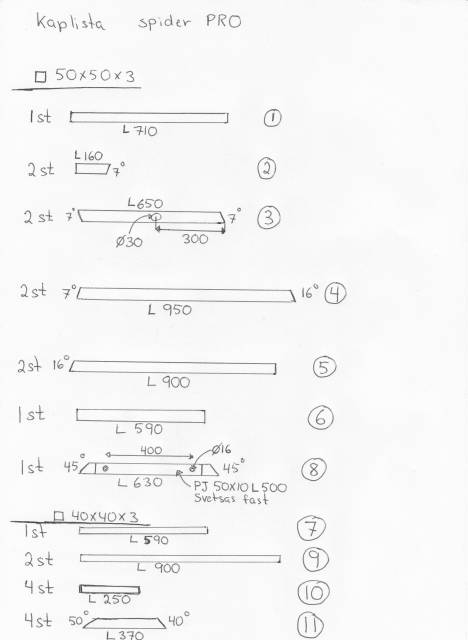

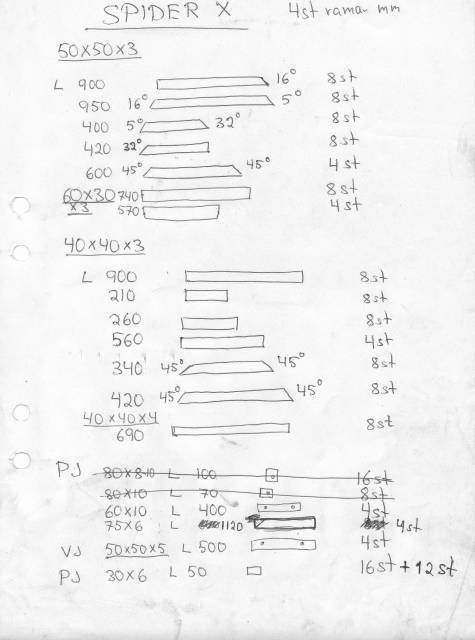

Kaplista PROMOD-Spider axelavstånd ca 2,2m

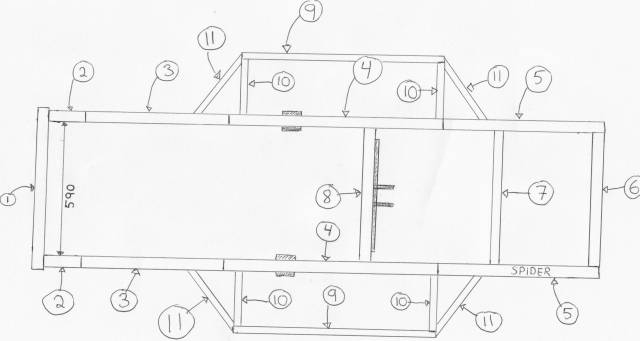

Ramritning PROMOD-Spider

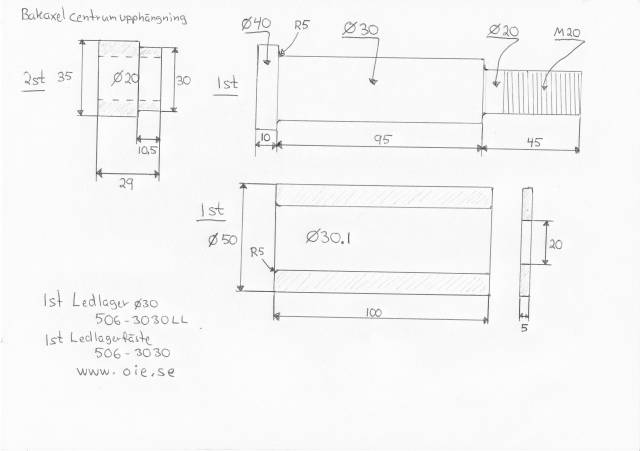

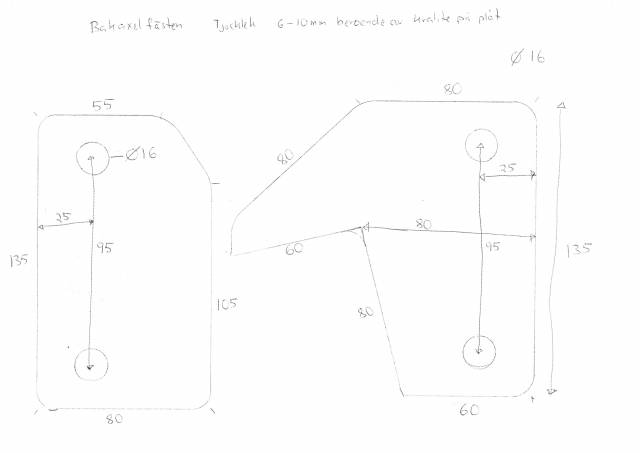

Bakaxelcentrumupphängningen

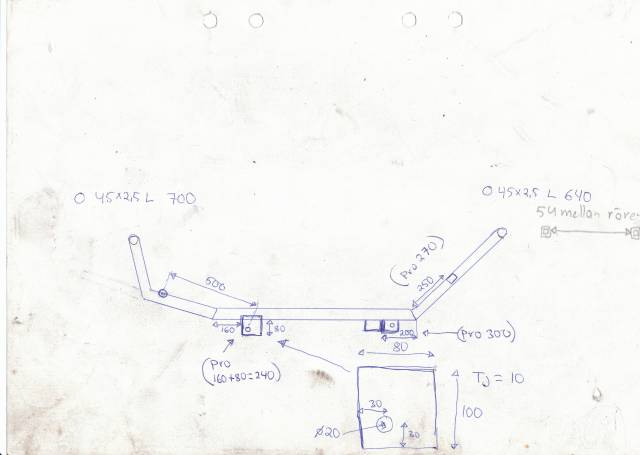

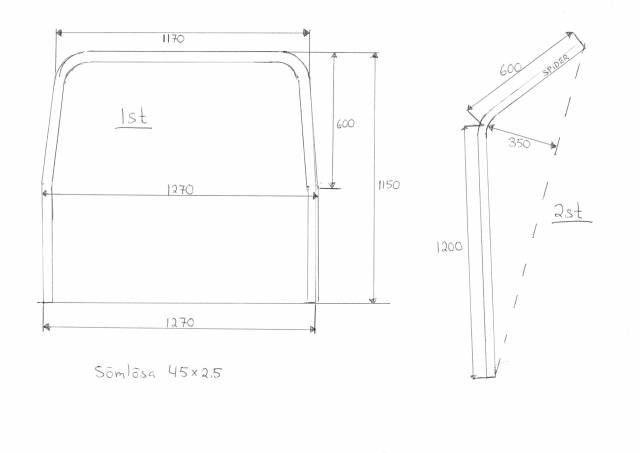

båge prototyp + promod

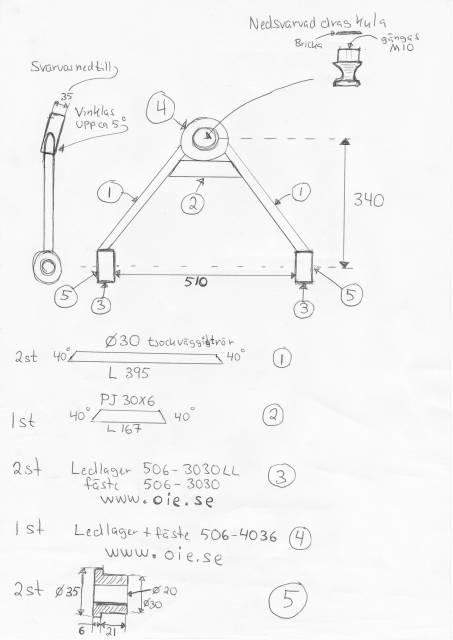

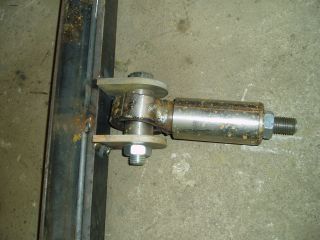

  Triangel till framvagnsupphängningen.

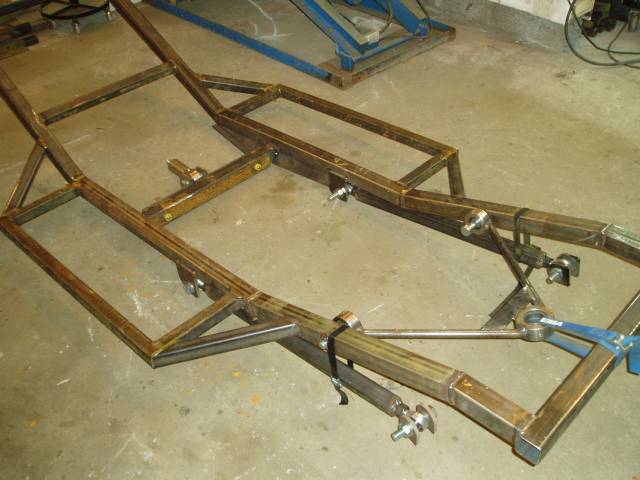

Prototypram



Kaplista prototyp

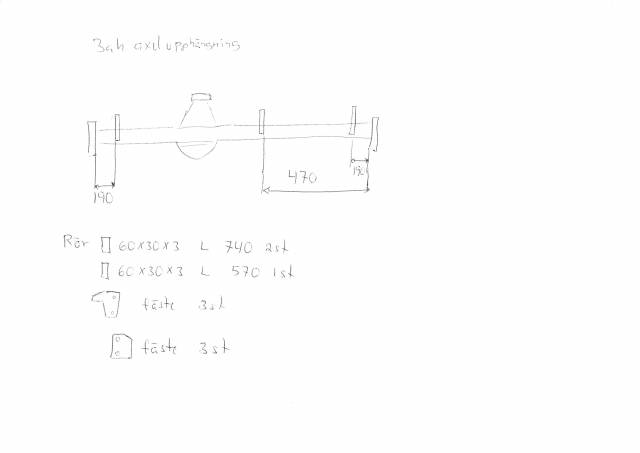

Bakaxelupphängning

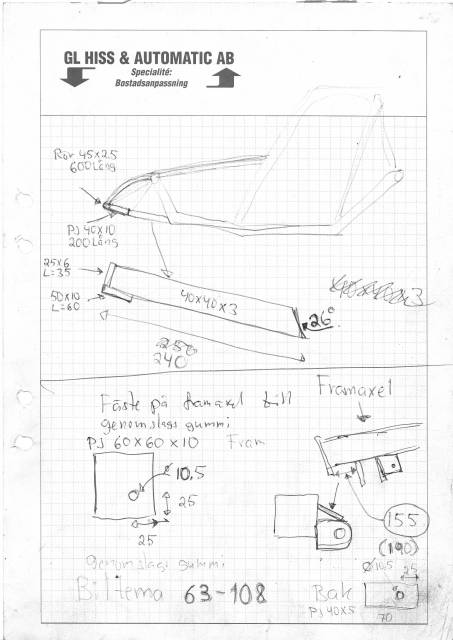

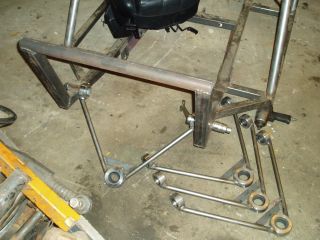

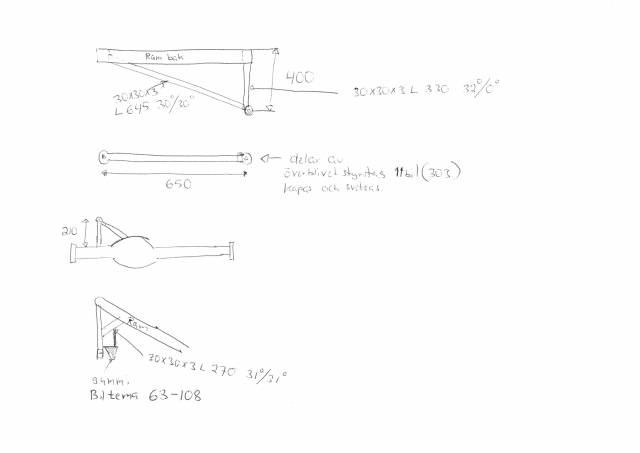

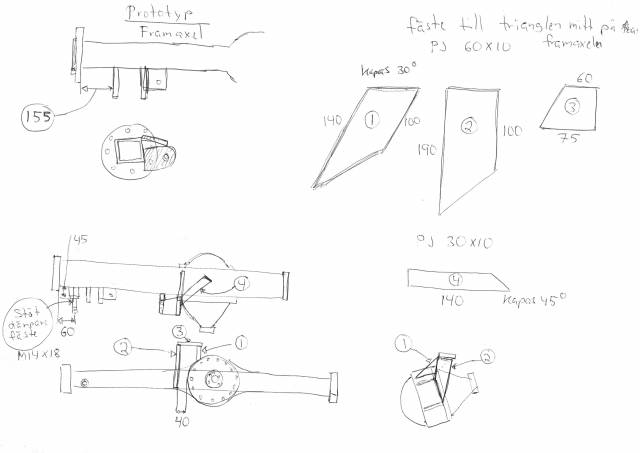

Framaxelupphängning

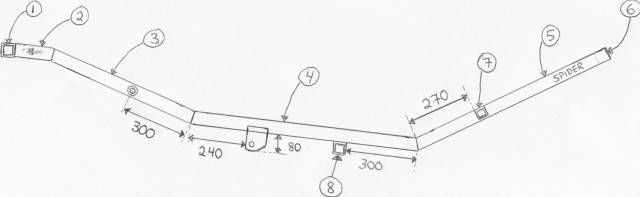

Främre rör protot  ypramen
